Memungsikan Kondensator Biasa Menjadi Kondensator Non-polar

Advertisement

Elco biasa dijadikan kondensator non-polar

Kondensator non-polar atau bi-polar berkapasitas puluhan hingga ratusan µF seringkali sulit didapatkan. Bagaimana caranya agar kondensator (elco) biasa bisa berfungsi menjadi kondensator non-polar (elco tanpa ketentuan polaritas positif dan negatif)?
Berikut adalah ulasan caranya.

Sebagaimana diketahui, kondensator biasa (elco yang mempunyai ketentuan polaritas positif dan negatif) mempunyai pin/kaki-kaki elektroda yang tidak boleh tertukar dalam pemasangan polaritas tegangannya. Ia mempunyai kaki elektroda + (positif) dan kaki elektroda – (negatif). Apabila terbalik ia akan segera rusak dengan panas yang tinggi sambil mengeluarkan cairan atau kepulan asap. Bahkan pada tegangan yang agak tinggi kondensator yang terpasang terbalik tersebut bisa meledak!
Pada rangkaian-rangkaian elektronik tertentu ada kalanya kondensator yang ditempatkan adalah kondensator khusus, yaitu kondensator non-polar, kondensator yang tidak mempunyai ketentuan polaritas tegangan untuk kaki-kaki elektrodanya sehingga pada pemasangannya boleh terbalik-balik.
Biasanya pada jalur di mana dipasang kondensator seperti itu polaritas tegangannya memang suka berubah-ubah, atau tidak ada tegangan DC yang tetap di bagian itu tetapi sarat dengan sinyal ac yang kuat.
Yang menjadi permasalahan adalah ketika hendak dipasang kondensator non-polar di tempatnya itu tetapi kondensatornya tidak ada (misalnya karena tidak ada stock-nya atau tidak tersedia di pasaran). Maka untuk mengatasi permasalahan seperti itu dipakailah kondensator biasa (elco yang berpolarisasi) dengan cara pemasangan seperti berikut :

elco non-polar 2

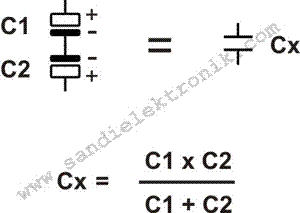

C1 dan C2 adalah dua buah elco yang disusun seri dengan pin/kaki elektroda – (negatif) dari masing-masing elco dipertemukan. Hasilnya adalah sebuah kondensator non-polar Cx. Besarnya nilai kapasitas Cx adalah :

Cx = (C1 x C2) / (C1 + C2)

Contoh 1 : C1 = 100µF, C2 = 100µF, maka Cx = 50µF.
Contoh 2 : C1 = 1000µF, C2 = 1000µF, maka Cx = 500µF.

Perlu diketahui bahwa untuk fungsi ini kedua elco yang digunakan sebaiknya berkapasitas sama (seperti pada contoh) dan hendaknya dipilih elco dengan kwalitas yang baik.
Tetapi tidak terlalu masalah meskipun yang digunakan berbeda kapasitas dengan konsekwensi bagi sinyal-sinyal ac kedua elco itu akan mempunyai reaktansi yang berbeda. Tegangan yang akan terbagi kepada kedua elco juga tidak akan sama.
Untuk ketentuan tegangan maksimal kondensator boleh saja setiap elco mempunyai tegangan maksimal setengah dari tegangan yang dibutuhkan. Misalnya apabila yang dibutuhkan adalah kondensator non-polar 50µF/50V, maka untuk itu bisa disusun dua elco 100µF/25V. Akan tetapi akan lebih aman jika menggunakan dua elco 100µF/50V.
Dan terakhir, dalam banyak hal besar kapasitas kondensator tidaklah terlalu kritis. Jika hasil yang didapatkan sudah mendekati yang dibutuhkan maka itu sudahlah dianggap cukup.
Contohnya apabila yang dibutuhkan adalah kondensator non-polar 47µF tetapi hasil yang didapatkan 50µF maka ini tidak terlalu bermasalah.


Tulisan lain sehubungan dengan kondensator :

Pengenalan parts kondensator : Kondensator

Pengetesan elco/kondensator : Pengetesan kondensator dengan avo-meter .

Enter your email address to get update from Admin .
Print PDF
Next
«Next Post
Previous
Prev Post »

12 comments

TQ ATAS PENCERAHANNYA, SANGAT MEMBANTU SEKALI.

Balas

Saya mau buat elco non polar nilai 50v 6,8 uf. Elco biasa berapa nilainya yg di butuhkan. Terima kasih....mohon bantuannya

Balas

Yoyoklondo :
Yang paling mendekati adalah menggabung seri 10uF/25V dengan 22uF/25V. Caranya seperti yg telah diuraikan di tulisan di atas.
Semoga bermanfaat.

Balas

dimanakah saya bisa mendapatkan jurnal/artikel terkait materi ini?

Balas

Bolehkah menggabungkan nya kaki positif dengan positif ?

Balas

Zen Jen : Boleh saja, sebagian orang melakukan itu. Tapi saya sudah terbiasa dengan menggabungkan kaki2 negatif, dan ini saya adopsi dari 'master' saya, Ir.Wasito S.

Balas

Jika kapasitor ukuran 220uf 400v @2pcs diubah menjadi nonpolar apa bisa diinput dengan tegangan ac 220v? terimakasih

Balas

yuan : Ya, bisa.

Balas

Kalau yang terjadi elkonya panas itu apa ya penyebabnya,.? Padahal untuk elkonya kondisinya masih baik. Gimana ya untuk solusinya,.? Supaya tidak panas terimakasih🙏

Balas

Mas,mau tanya kalau kapasitor elco diseri 2 menjadi kapasitor AC voltnya bertambah atau terbagi seperti hitungan rumus Cx = (C1 x C2) / (C1 + C2) pada UF kapasitornya? thanks

Balas

Yuan : Tegangan (Volt) bertambah dua kali, tapi kapasitasnya menurun menjadi Cx=(C1xC2)/(C1+C2).

Balas

Trimakasih pak sangat bermanfaat skali..🙏

Balas
